通常使用负载均衡器 (LB) 为一组 real server (提供服务的服务器)  分配流量，以实现后端服务的高可用及可扩展性。在设计负载均衡器的拓扑时，也需要考虑负载均衡器自身的高可用。Keepalived 是主流的 HA (高可用) 软件，Nginx 是常用的负载均衡器工具。本文将通过这两个工具，介绍如何部署高可用的负载均衡器。

本章包含以下主题：

• LB 主备及主主架构介绍
• 部署环境介绍
• 自动化部署主备架构
• 自动化部署主主架构
• 验证
• 总结

37.1 LB 主备及主主架构介绍

通过 Keepalived，可以实现 Nginx 负载均衡器的主备及双主两种架构。

37.1.1 主备架构

在主备架构环境中，仅有一个 VIP (虚拟 IP)，最初配置在主节点上。客户端通过 VIP 请求服务。当主节点发生故障时，VIP 会漂移到备节点，客户端依然能够使用 VIP 请求服务。这种架构的弊端是，总有一台主机处于闲置状态。

37.1.2 主主架构

主主架构需要两个 VIP，分别分配给两个主机。这两个主机互为主备，客户端通过不同的 VIP 请求服务，两台负载均衡器均能响应客户端的请求。

37.2 部署环境介绍

需要两个节点部署 Keepalived + Nginx，以及一个 Ansible 控制台节点，完成自动化部署的工作。

37.2.1 节点信息

在实验环境中，两个 LB 节点分别为 2 核 CPU、2 GB 内存的虚拟机。

节点操作系统版本：

# 系统版本：Rocky Linux release 9.1

Ansible Inventory hosts 文件内容：

[lb]lb1.server.aiops.redlb2.server.aiops.red

LB 节点信息：

# LB node 1hostname: lb1.server.aiops.redIP: 10.211.55.56
# LB node 2hostname: lb2.server.aiops.redIP: 10.211.55.57
# VIP 1vip1: 10.211.55.251/24
# VIP 2vip2: 10.211.55.252/24

37.2.2 节点要求

为使安装过程顺利进行，节点应满足以下要求。

37.2.2.1 时钟同步

应保证 LB 节点间、以及 Ansible 控制节点的时钟一致。

要自动化实现时钟同步，可以参考 “Linux 9 自动化部署 NTP 服务”。

37.2.2.2 主机名解析

Ansible 控制节点可以通过主机名访问 LB 节点。

要实现主机名称解析，可以在 Ansible 控制节点的 /etc/hosts 文件中指定 LB 节点的 IP、主机名条目，或者参考 “Linux 9 自动化部署 DNS 服务” 一文配置 DNS 服务。

37.2.2.3 权限

Ansible 控制节点可以免密登录各节点，并能够免密执行 sudo。

37.3 自动化部署主备架构

首先介绍自动化部署 Keepalived + Nginx 的主备架构。

文中代码可在 https://github.com/weiwendi/automate 获取。

37.3.1 安装 Nginx

创建名为 nginx 的 Ansible 角色，用来安装 Nginx 软件：

ansible-galaxy role init --init-path . nginx

该命令将在当前目录下创建名为 nginx 目录 (nginx 角色)。切换到 nginx 目录下，编辑 tasks/main.yml 文件，内容如下：

---# tasks file for nginx#- name: disbled selinux task  ansible.posix.selinux:    state: disabled
- name: enabled http service task  ansible.builtin.firewalld:    immediate: true    permanent: true    service: http    state: enabled
- name: enabled https service task  ansible.builtin.firewalld:    immediate: true    permanent: true    service: https    state: enabled
- name: deploy nginx server task  ansible.builtin.dnf:    name: nginx    state: present
- name: started nginx service task  ansible.builtin.systemd:    enabled: true    name: nginx    state: started
- name: nginx config file task  ansible.builtin.template:    src: nginx.conf.j2    dest: /etc/nginx/nginx.conf    force: true  notify: restart nginx service handler

创建 templates/nginx.conf.j2 文件，内容如下：

http {
...
    include /etc/nginx/conf.d/*.conf;
    server {        listen       {{ statusPort }};        listen       [::]:{{ statusPort }};        server_name  _;
        location /nginx_status {            stub_status on;            access_log off;            {% for allowip in statusAllowIPs -%}            allow {{ allowip }};            {% endfor -%}            deny all;        }
    }
}

编辑 handlers/main.yml 文件，内容如下：

---# handlers file for nginx- name: restart nginx service handler  ansible.builtin.systemd:    name: nginx    state: reloaded

编辑 defaults/main.yml 文件，设置变量：

statusAllowIPs:  - 127.0.0.1  - 10.211.55.0/24statusPort: 80

statusAllowIPs 定义了允许访问 nginx_status 页面的 IP 或地址段；statusPort 定义了 Nginx 状态页面监听的端口。

至此，nginx Role 配置完成。接下来编辑 playbook/nginx/playbook.yaml 文件，安装 Nginx 服务。

playbook.yaml 文件内容如下：

#!/usr/bin/env playbook---- name: deploy nginx application play  hosts: lb  become: true  gather_facts: false
  roles:    - role: nginx...

执行 playbook.yaml 文件：

ansible-playbook -i ./hosts playbook.yaml

完成 Nginx 的安装。

37.3.2 安装 Keepalived

在 roles/ 目录下创建 keepalived role：

ansible-galaxy role init --init-path . keepalived

安装 keepalived 的任务如下：

tasks/main.yml

---# tasks file for keepalived#- name: install keepalived task  ansible.builtin.dnf:    name: keepalived    state: present
- name: enabled keepalived service task  ansible.builtin.systemd:    enabled: true    name: keepalived
- name: copy keepalived single active config file task  ansible.builtin.template:    src: single_active.conf.j2    dest: /etc/keepalived/keepalived.conf    force: true  notify: restart keepalived service handler  when: doubleActivity is false
- name: copy keepalived doubble active config file task  ansible.builtin.template:    src: doubble_active.conf.j2    dest: /etc/keepalived/keepalived.conf    force: true  notify: restart keepalived service handler  when: doubleActivity is true

task 文件中有两个复制模板配置文件的任务，根据 doubleActivity 变量的值决定执行哪个任务。doubleActivity 的值被设置为 false，因此默认会配置主备架构的负载均衡器。

模板配置文件内容如下：

templates/single_active.conf.j2

! Configuration File for keepalived
global_defs {   notification_email {   {% for email in emails %}     {{ email }}   {% endfor -%}   }   notification_email_from {{ sendEmail }}   smtp_server {{ smtpServer }}   smtp_connect_timeout 30   router_id {{ ansible_facts['nodename'] }}   vrrp_skip_check_adv_addr   vrrp_garp_interval 0   vrrp_gna_interval 0}
vrrp_script check_nginx {    script "killall -0 nginx"    interval 2    weight -5}
vrrp_instance {{ vrrpInstanceName1 }} {    {% if lb1 in ansible_facts['nodename'] -%}    state MASTER    priority 160    {% else -%}    state BACKUP    priority 158    {% endif -%}    interface {{ interface }}    virtual_router_id 51    advert_int 1    authentication {        auth_type PASS        auth_pass {{ authPass }}    }    virtual_ipaddress {        {{ vip1 }} brd {{ broadcast }} dev {{ interface }} label {{ interface }}:1    }    track_script {        check_nginx    }}

Handlers 内容如下：

handlers/main.yml

---# handlers file for keepalived#- name: restart keepalived service handler  ansible.builtin.systemd:    name: keepalived    state: restarted

变量定义如下：

defaults/main.yml

---# defaults file for keepalived#authPass: aiopsbroadcast: 10.211.55.255doubleActivity: falseemails:  - user1@aiops.red  - user2@aiops.red  - user3@aiops.redinterface: enp0s5interfaceID1: 1interfaceID2: 2lb1: lb1.server.aiops.redlb2: lb2.server.aiops.redsendEmail: monitor@aiops.redsmtpServer: 10.211.55.10vip1: 10.211.55.251/24vip2: 10.211.55.252/24vrrpInstanceName1: singleActiveNginxvrrpInstanceName2: dubleActiveNginx

主备架构仅使用一个 VIP，因此在变量中设置 vip1 即可，vrrpInstanceName 也只设置一个即可。

在 playbooks/keeplived 目录下，创建 playbook.yaml 文件，用来执行执行 keepalived role。

playbook.yaml 内容如下：

#!/usr/bin/env playbook---- name: deploy keepalived application play  hosts: lb  become: true  gather_facts: true  vars_files: variables.yaml
  roles:    - role: keepalived...

执行 playbook.yaml，完成 keepalived 的部署：

ansible-playbook playbook.yaml

37.4 自动化部署主主架构

主主架构需要两个 VIP，并为每个 vrrp 实例设置名称，因此需要在变量中定义两个 vip1、vip2 两个 VIP 变量以及两个 vrrpInstanceName。具体信息可以参考 https://github.com/weiwendi/automate。

在 keepalived Playbook 目录中，创建 vars/variables.yaml 变量文件，设置 doubleActivity: true。

执行 playbook.yaml Playbook 文件，完成主主架构的部署：

ansible-playbook -i ./hosts playbook.yaml

37.5 验证

使用 IP 在 statusAllowIPs  变量中的客户端，分别通过两个 VIP 地址访问 nginx_status 页面，均能出现类似以下页面：

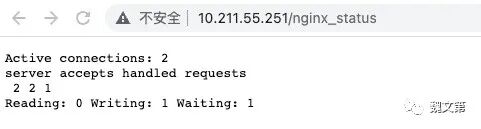

图 37.1, 通过 VIP 访问 nginx_status 页面

登录任意 LB 主机，停止 Nginx 或者 Keepalived 服务，使用 VIP，仍能访问到 nginx_status 页面。

37.6 总结

本文演示了通过 Keepalived、Nginx 实现负载均衡器。通过本教程，你可以轻松地、自动化地在基于 RPM 的 Linux 发行版上，轻松部署高可用的负载均衡。

文中所有代码，均能在 https://github.com/weiwendi/automate 对应目录下获取。
